ProStructures包含两个建模模块，分别为ProSteel钢结构建模模块与ProConcrete钢筋混凝土结构建模模块。

ProSteel钢结构建模模块

        借助 ProSteel，结构工程师、详图设计师和加工厂技术人员都能够高效、准确地创建钢结构模型和文档。ProSteel 提供了一个直观的三维建模系统，该系统非常适合于应对复杂的钢结构并提取钢结构设计图、加工详图和安装图，并在三维模型发生更改时自动更新图纸。此外，还可以自动插入和实时更新详图材料表和单独的零构件材料表及物料清单。

利用行业领先的钢结构建模，创建准确的模型

        ProSteel 提供了一系列易于掌握的功能来创建和修改钢结构对象。而且还包括参数化的节点和常用结构建模工具，可快速和准确地完成更复杂的钢结构建模工作。模板和样式功能可在共享和维护标准的同时，提高了用户的工作效率。丰富的修改功能支持您管理和维护对元素的更改，而提供的视图和分类功能则可用于更改模型的显示方式。ProSteel 的另一个强大功能是拥有成熟的 API/SDK，让用户可根据自己的具体需求，利用它来编写极其简单或非常复杂的自定义应用程序。

高效快捷创建精确的各种三维钢结构模型，并服务于后期的加工和安装



行业领先的钢结构建模

        •内置超过 300 个世界主流国家和地区的型钢数据库以及任意扩充的用户自定义截面库；

        •提供标准的参数化钢结构节点建模和编辑工具，如：端板连接，柱脚连接，梁柱连接，主次梁连接，拼接节点，加腋节点，加劲肋和檩条墙梁连接等；

        •提供丰富的对象编辑修改工具，如：打孔，螺栓，开坡口，任意形状开洞和不规则切割等；

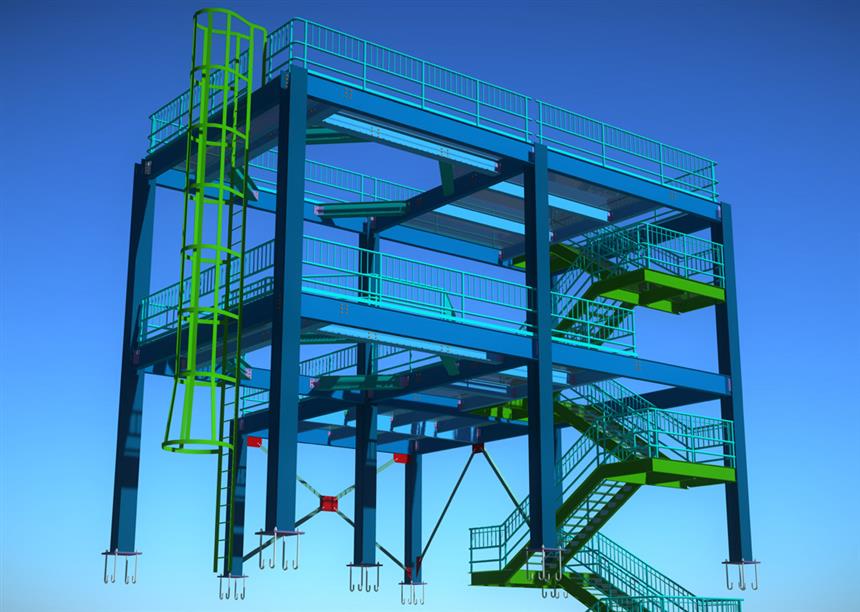

        •提供参数化常用结构建模工具，包括：多跑钢楼，栏杆扶手，爬梯，支撑，门式刚架，墙檩系统，钢桁架，直/弧形钢平台和走道等；

        •模板和样式——所有工具对话框的设置参数都可以通过模板和样式保存不同设置供后续调用；

        •提供直观的钢板结构建模及放样功能，适用于矿山冶金等多个行业。

世界一流的钢结构文档

        •一键生成钢结构零构件加工图和平立面安装布置图；

        •根据钢结构模型的变化自动更新已生成的详图图纸；

        •用户可以预定义详图样式和出图选项，用来输出满意的详图图纸；

        •单独或批量自动生成不同样式钢结构零构件明细和材料表。

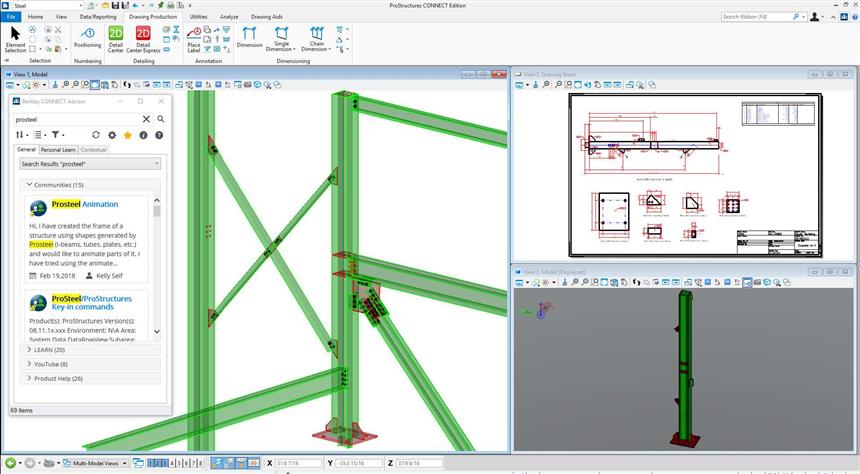

当三维模型发生变化时，ProSteel 可以自动更新已生成的钢结构详图图纸

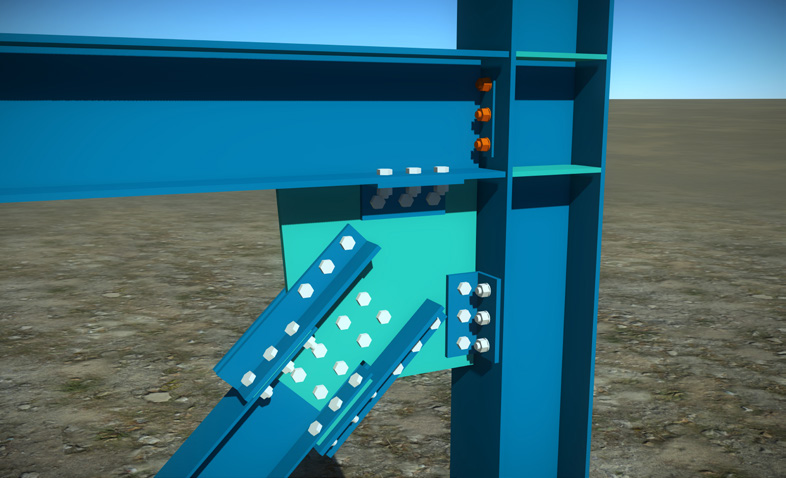

ProSteel 提供了从端板到加劲肋所有类型的参数化节点建模工具

节点完成后还可以被方便的参数化修改和编辑



ProConcrete钢筋混凝土结构建模模块

        借助 ProConcrete 软件，结构工程师、设计人员、详图工程师和施工单位及加工厂都能够使用软件提供的配筋工具轻松为建筑、工厂、土木工程和桥梁等各种领域的任何复杂混凝土结构参数化配筋。ProConcrete 可帮助您缩短图纸文档的工作时间，并消除错误和设计缺陷。
用户可以通过它快速创建准确的三维模型、配筋布置图、钢筋施工详图、钢筋下料清单、混凝土量和材料报告，并可以跟据模型的变化自动更新图纸。

通过强大的三维参数化钢筋混凝土建模方法创建准确的模型

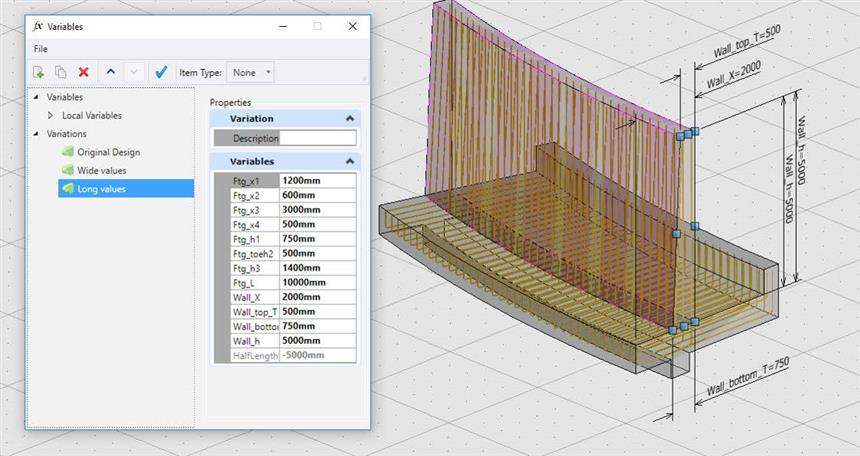

        ProConcrete 支持您使用高级参数化功能对任何钢筋混凝土形状进行建模。您可以使用直观的钢筋混凝土建模命令，轻松建模行业标准的结构构件，例如梁、柱、板、墙和基础，以及复杂的钢筋混凝土形状，包括曲线，斜面或非正交形状。添加的钢筋会与混凝土对象的配筋边界条件建立关联，并随着混凝土形状的变化自动更新。

通过高质量文档进行设计沟通

        直接从 ProConcrete 三维模型生成配筋图、钢筋下料加工清单和混凝土材料表。

        基于三维模型生成的配筋图可以根据模型的变化自动更新图纸中的配筋信息。钢筋混凝土材料表可以方便快捷的从三维模型中提取，并且灵活的定制养各种样式，完全满足任何国家/地区或公司的不同标准要求。这大大缩短了绘制配筋图和统计钢筋材料表的时间，并且最大程度上消除了人为错误和设计缺陷。

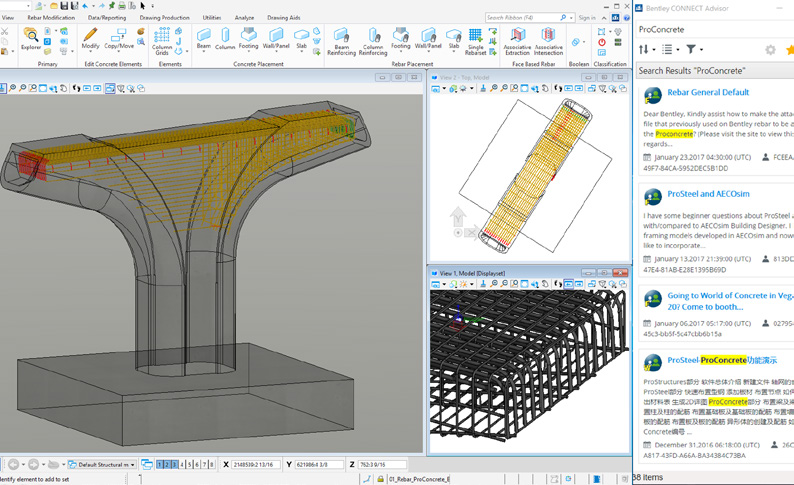

ProConcrete 提供基于面的配筋工具，使用户可以对任意面做参数化的三维配筋建模。

这样当混凝土发生变化时，钢筋会自适应更新



参数化钢筋混凝土建模

        • 包含中国和世界多个国家和地区的钢筋规范；

        • 使用易于修改的标准参数化钢筋混凝土对象，例如梁、柱、板、基础和墙及其各自的钢筋提供标准的针对混凝土梁、柱、板、基础和墙等对象的独立参数化钢筋建模和修改工具；

        • 直观的编辑功能使您可以对楼板墙体开洞并自动调整洞口钢筋。洞口加强筋工具轻松完成洞口要求的附加钢筋建模；

        • 通用的参数化配筋工具，可以对任何复杂的三维混凝土形体进行配筋；

        • 通过在钢筋和配筋面及边建立约束关系，当混凝土形状发生变化时已有配筋的位置和数量会自适应更新；

        • 模板和样式——所有工具对话框的设置参数都可以通过模板和样式保存不同设置供后续调用；

文档制作

        • 快捷提取钢筋的加工安装信息和 2d 钢筋布置图；

        • 根据三维钢筋模型的变化自动更新配筋图纸；

        • 根据客户自定义的出图样式和首选项，输出满足个性化要求的 2d 配筋图纸；

        • 单独或批量生成钢筋下料加工清单和混凝土用量清单；

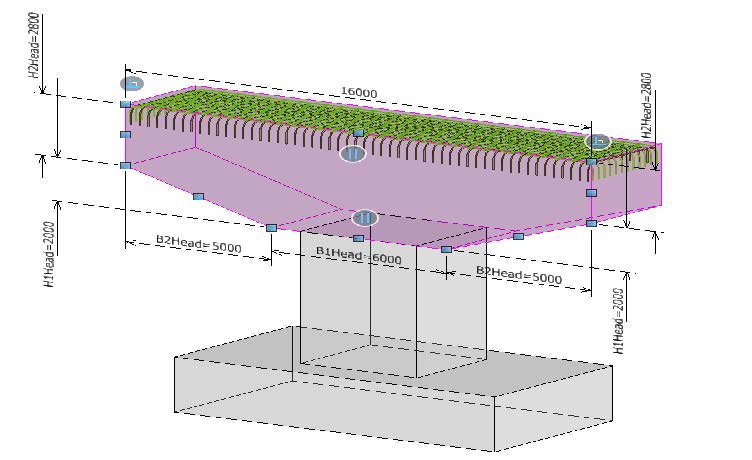

ProConcrete 借助参数化建模功能可以使您轻松完成如桥墩，基础等复杂对象的参数化建模和配筋工作
