OpenUtilities Substation可以快速完成二维原理设计、三维布置设计,并可实现二三维数据的同步,利用 OPE CCK 软件模块,可快速完成电气三维建模,可以自动生成材料表和计算书,可以从三维布置设计快速得到二维的平断面施工图纸。

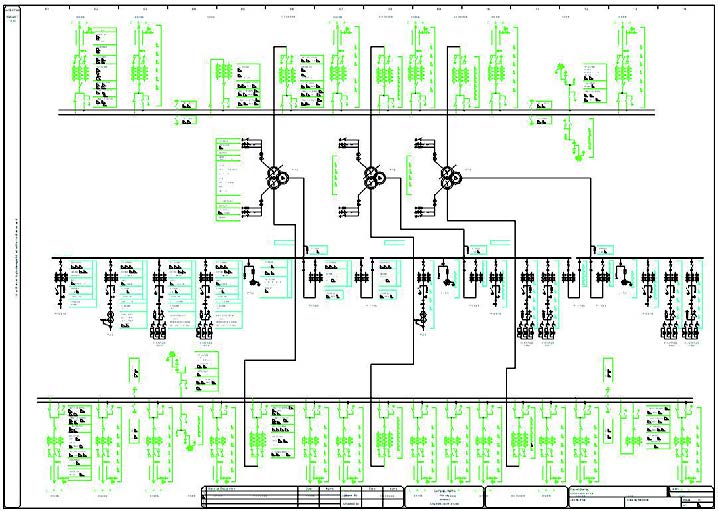

主要功能一:主接线设计
使用主接线模块,采用典型图方式快速地创建原理接线图,典型图库可以随时进行扩充,也可以按照不同电压等级下的进出线回路分别进行设计。设计的信息自动保存在项目数据库中。

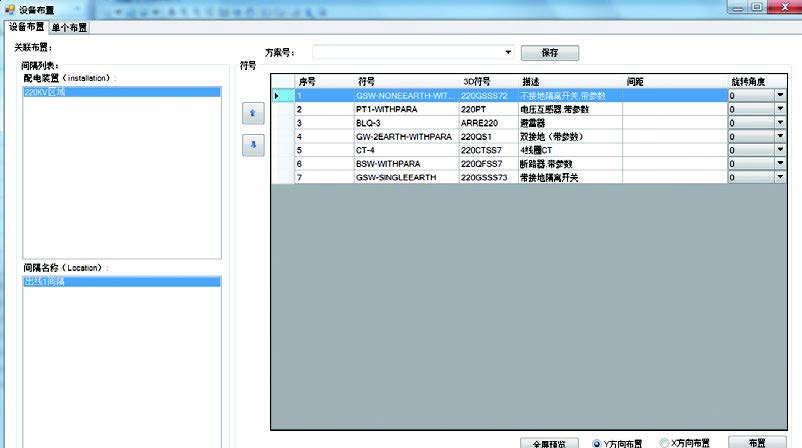

主要功能二:设备布置
在进行三维设备布置时,设备布置模块自动从项目数据库中获取设备清单,以列表形式显示,方便工程师进行选取。二维原理图的设备参数和三维布置图的参数可以实时共享,并可以相互导航。若二维原理图发生更改,通过刷新数据库信息,三维布置图可以自动进行更改。

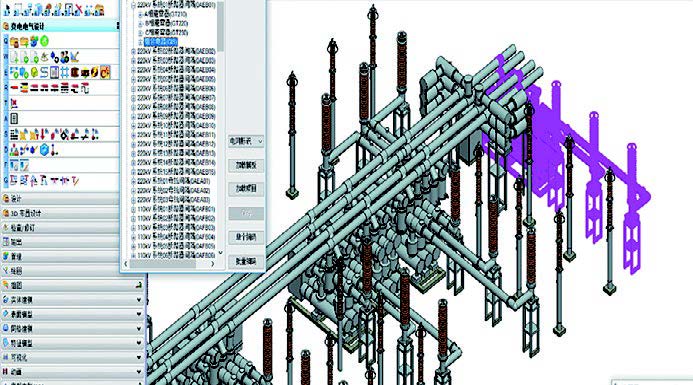

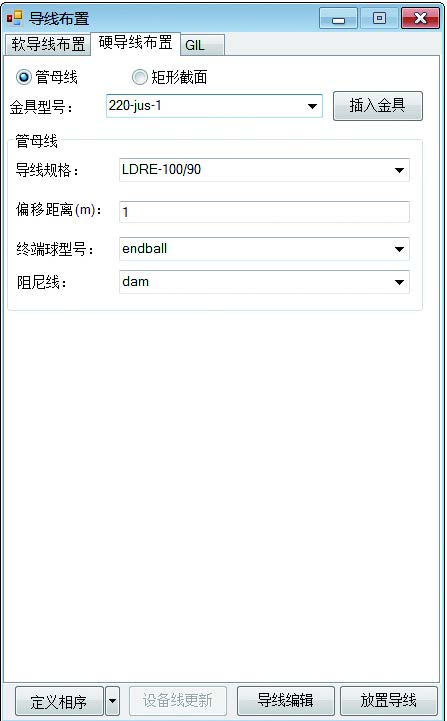

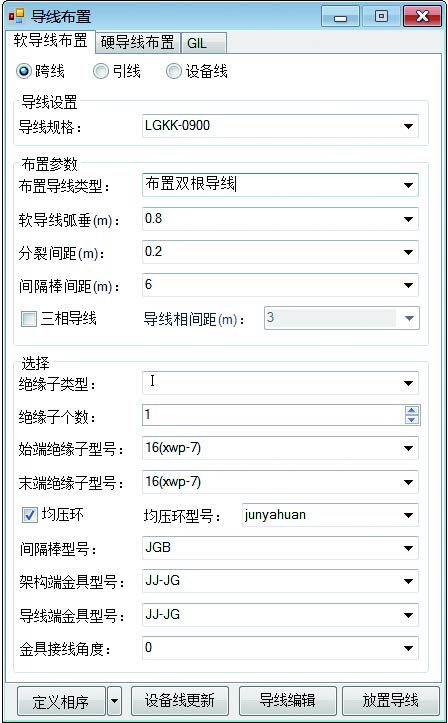

主要功能三:三维导线建模
使用三维导线设计模块,方便地进行三维软导线和硬导线(母排)设计。导线的选型从型号库中读取,导线库可以随时进行扩充。在设计导线过程中,可以进行绝缘子和金具的选择,从而快速高效地完成设计。导线设计完成后,通过报表生成器,可以自动统计导线、绝缘子和金具的数量,生成材料表。导线拉力计算模块进行导线及架构的受力分析,生成导线安装报表,指导施工。
主要功能四:安全净距校验
引进三维设计技术后,设计企业可以实现很多二维设计技术不能实现的校验功能,如带点间隙校验、风偏校验等。布置设计是变电工程设计的重点,而带电安全距离校验技术更是布置设计的重中之重。三维设计技术等同于计算系统上的真实变电站,可以方便准确的完成出线集中、空间受限条件下的关键区域的设计,而这些关键区域的设计往往是一个变电工程布置方案优劣的瓶颈。三维技术可以准确模拟出实际的情况,结合参数化模型信息,就可以快速地完成静态和动态下的安全距离校验。

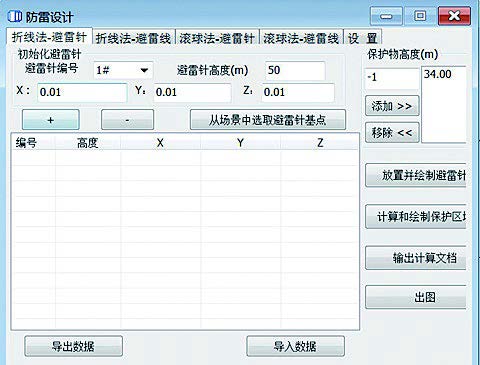

主要功能五:防雷系统设计

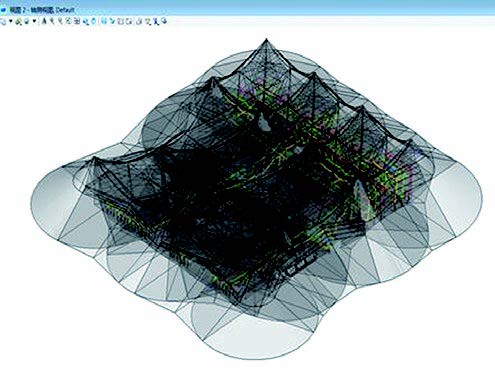

可使用折线法和滚球法完成避雷针及避雷线的联合保护计算,可生成防雷保护范围图和计算书,可在三维的界面上方便地查看设计成果。

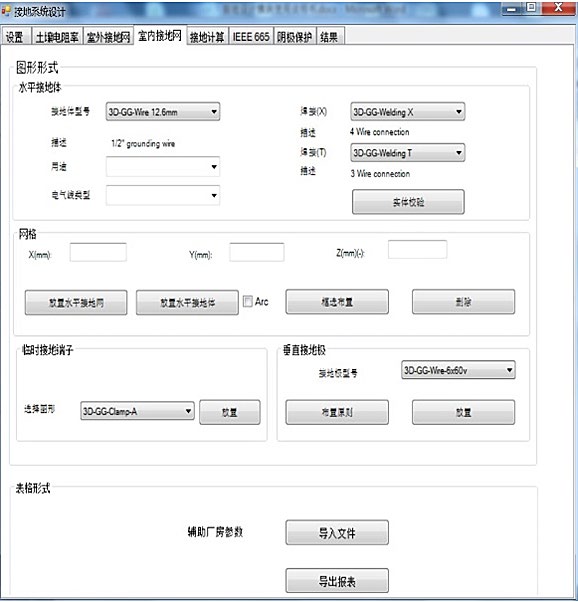

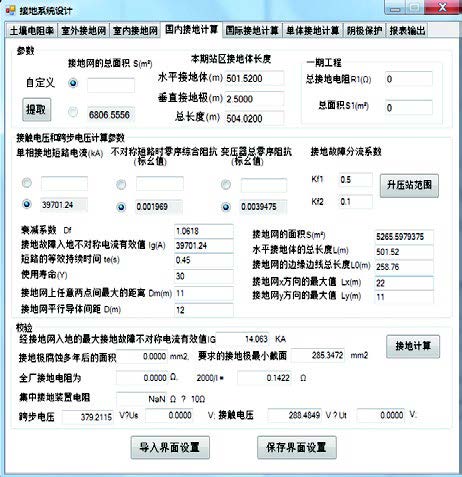

主要功能六:接地系统设计
接地系统设计模块可以快速方便地完成接地网、接地线、接地井、集中接地装置的布置;可以完成电力行业标准的接地电阻、跨步电压、接触电压的计算;生成接地材料表;可以自动生成三维接地布置图,与其他专业进行碰撞检查的校验。
主要功能七:断面图生成
可以快速地获得间隔的平、断面图;可以批量的对设备进行标注;可以自动生成材料表;可以快速完成设备定位尺寸标注、标高标注及安全净距标注,快速地完成间隔平断面图图纸设计。
主要功能八:二次设计
该模块基于二次原理接线图(控制、保护、信号),可生成端子箱接线图、原始电缆清册、“三遥”信息表;软件可自动生成整站的原始电缆清册,该清册可导入电缆敷设模块中完成整站的电缆敷设计算,生成电缆清册(包含长度及所经路径),指导施工。
主要功能九:站用电设计
站用电设计模块可以读取Excel 格式的站用负荷表,进行负荷统计,依据标准设备选型表可完成设备选型,依据出图模板可自动生成接线图及电缆清册。
主要功能十:设备编码工具
该工具可以按照《电网工程标识系统编码》和《输变电工程三维设计模型交互规范》的要求,对设备、材料进行批量编码。编码基于模板方式实现,模板库可由用户自由扩充。编码方式灵活、简便,符合设计人员的设计习惯。

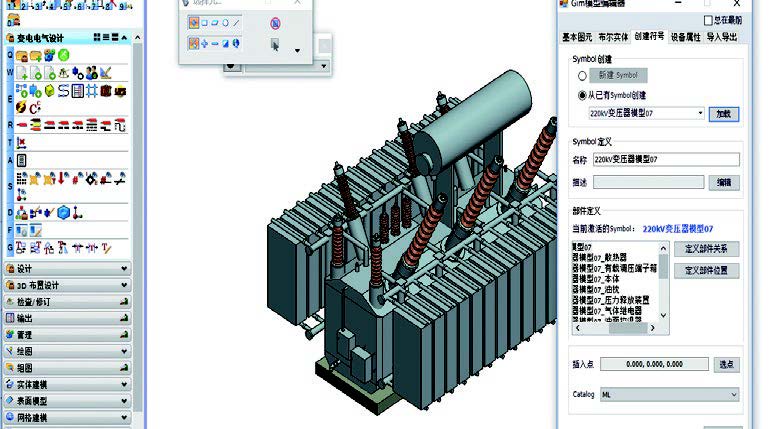

主要功能十一:GIM 建模工具
可以按照《输变电工程三维设计模型交互规范》、《输变电工程三维设计建模规范 第1 部分:变电站(换流站)》的要求,完成电气设备模型的创建。支持设备/ 部件的管理,支持基本图元的参数化创建和修改,具有强大的布尔运算功能。可以导入Excel 格式的参数表,可以导入/ 导出设备的GIM 模型以实现模型交互。该工具已经在创建国网公司通用设备模型库时被广泛地使用,可以完美地实现设备GIM 模型的创建和互通。

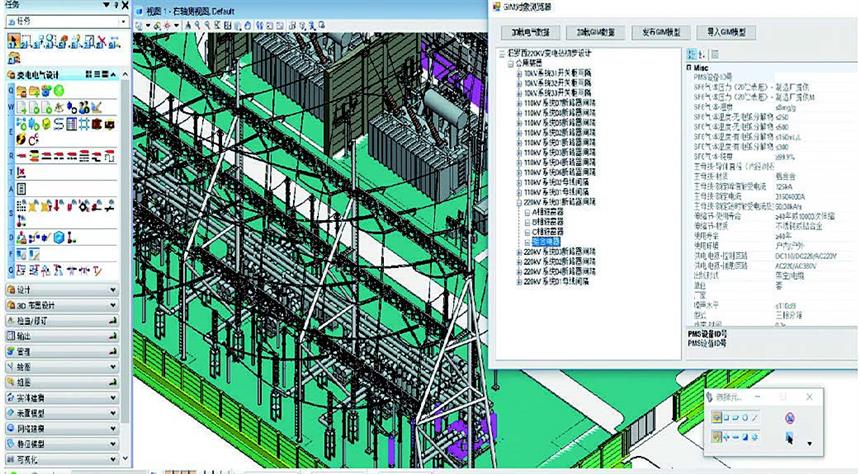

主要功能十二:GIM 模型管理器
具有变电项目GIM 模型数据检查、GIM 模型导入/ 导出功能,可以满足三维设计评审和数字化移交的要求。数据检查功能以设备/ 设施的编码为索引,以树状结构清晰直观地显示出项目数据的分层结构、设备/ 设施的数据,并具有导航查找、高亮显示等功能。
