变电站三维数字化设计方案







方案介绍















优势及收益



优势



碰撞检查



极大的体现了三维协同设计的效益价值,将变电工程中有可能发生的软硬碰撞问题解决在设计阶段,大幅度的提高设计质量和设计效率。该功能基于一个准确的三维信息模型,涵盖所有专业(电气、建筑、    改、结构、暖通、水工、场地)的设计模型,利用方便的结果校验分析工具,自动生成干涉校验报表(含截图和关键说明)。

出图方式的提升

引进三维设计技术后,二维施工图纸可以从三维布置设计中剖切出来获得的二维图纸与三维的布置设计间保持整体同步关联,如果三维布设计进行了调整,则相应的二维图纸也会自动的进行同步,避免了漏忘改的情况出现,极大的方便了设计人员,既能提高了设计质量,又

保障了设计效率的提高。



安全净距校验



引进三维设计技术后,设计企业可以实现很多二维设计技术不能实现的校验功能,如带电间隙校验,风偏校验等。布置设计是变电工程设计的重点,而带电安全距离校验技术更是布置设计的重中之重。三维设计技术等同于计算系统上的真实变电站,可以方便准确的完成出线集中、空间受限条件下的关键区域的设计,而这些关键区域的设计往往是一个变电工程布置方案优劣的瓶颈。三维技术可以准确模拟出实际的情况,结合参数化模型信息,就可以快速的完成静态和动态下的安全距离校验。





精准的成本预算



随着精细化设计要求的提出,精准的材料统计功能成为了设计过程中必要的需求。本方案基于三维信息模型与项目数据库,可以方便的实现精准的材料统计。可以按照整个项目、不同电压等级配电装置区域、某个间隔等为选择范围来进行相应的材料统计,完全能够满足不同设计精度及深度的要求。





数据关联



依据数据库,设计数据在不同图纸间可实现动态同步,可以实现设备数据在三维布置图、间隔断面图、设备安装图之间共享和同步。基于通用设备模型库的建立,项目设计更趋向于施工图深度的典型设计,在新项目设计时,可通过对设备型号的快速修改,由软件工具自动修改主接线、布置图、间隔断面图中的设备信息,从而达到标准化、智能化设计的目标。



投标动画制作、施工进度模拟



三维技术的最大特点就是表达直观,引进三维设计技术后,可以对设计成果进行相应的查询、浏览操作以方便方案介绍或者设计交流,可实现基于变电站三维模型的分类和分区域可视化浏览查询。依据设计完成的三维模型,可进行三维动画制作,能够更加直观的表达变电站设计的特点及优势。同时,三维设计模型也可与 P3、P6 等软件结合,动态模拟施工进度,方便了对于施工过程的整体把控。





数字化移交



三维信息模型不仅仅是单纯的几何模型,同时还带有完整的设计数据信息,而且与数据库具有逻辑关联,可方便的实现数字化移交。本方案目前已帮助多家电力设计院完成了国家电网内多个变电工程项目的数字化移交工作。



多专业协同设计



大型项目的设计工作要求各设计专业间能够实现协同设计,以便提高设计效率,并能及时的发现专业间的配合问题,提高设计的质量。三维设计技术使专业间协同变得更加方便和直观,尤其是布置设计部分,可以将很多的专业内部及专业间的设计问题解决在设计阶段。项目设计时,各专业基于同一个项目基准点,可同步开展本专业的内容设计,设计过程中若发生干涉或配合问题,可以及时被发现并提前进行处理或进行沟通协调。









收益



Bentley 变电站三维设计解决方案针对的是变电设计项目整体,而不是单纯的某个专业。对应于电气、土建、结构,水暖,场地等专业,Bentley 变电站设计解决方案都有对应的智能辅助设计软件与之配合,能够保证在整个项目设计过程中设计数据的共享及继承,能够真正的为用户带来增值效益。并且,Bentley变电站三维协同设计解决方案中的各个专业三维设计软件模块在国内外多个工程行业均有多年的、数百上千的工程项目的应用验证,是一款成熟的、





经过足够应用验证的、可以提高设计质量和效率的软件应用系统。同时,方案系统中的



OpenPlant Electrical 是一个完全按照国内



电力行业标准和工程师设计习惯开发的中国电气设计工具包,可以辅助设计人员高质高效的完成变电站的设计。



Bentley变电站三维设计解决方案以项目为工作核心,提升整体的设计效率和质量。通过核心的优势技术及流程优化理念,为用户带来的收益主要有如下几点:













  • 以项目数据库为核心,可实现数据一次录入,多次应用。减少数据转换过程,提升设计质量。



  • 通过多专业三维可视化协同设计模式,提升变电站项目设计效率及质量。



  • 通过设计成果的数字化移交过程,提升设计数据在项目施工、运维等阶段的增值效益。



  • 通过快速的实景建模,获得准确的设计数据,极大的提高了变电站改扩建项目的三维设计效率。











工作流程





Bentley 变电站三维设计解决方案贴合现有设计流程,综合三维技术和数字化技术,实现变电站全专业的

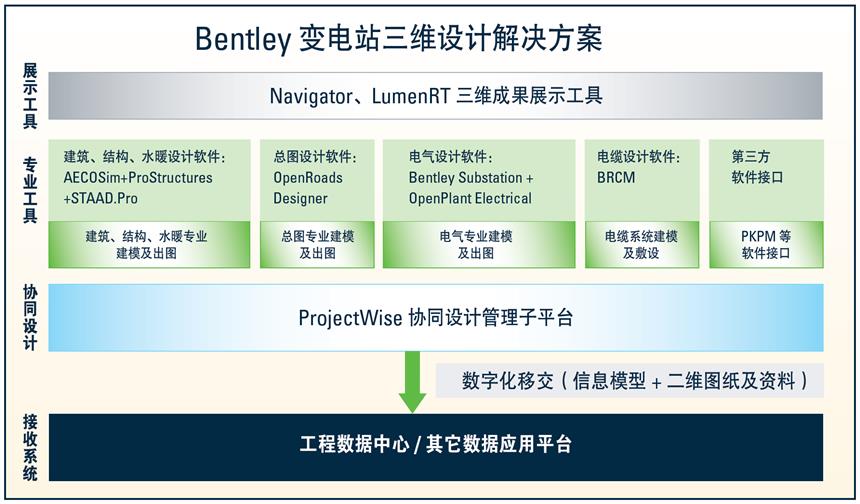

       三维协同设计,可大幅度的提升设计质量和设计效率。主要流程图如下图所示:


设计数据从项目开始阶段输入后,一直贯通整个设计过程。在初步设计阶段,可以基于通用设备模型库来快速完成模型布置、提资,各专业设计人员基于项目布置设计基准点,在三维可视化协同环境下,完成建模设计,在过程中充分的应用安全距离校验工具、软、硬碰撞检查工具来保证设计模型的正确性。当变电站设计信息模型创建工作完成后,可以在设计模型中添加材质、设置渲染场景,快速输出投标动画和鸟瞰图等效果图片。

在施工图设计阶段,可基于初步设计模型成果,充分利用软件的数图同步功能。在数据编辑器界面,根据项目资料对初步设计模型进行调整和补充,修改完成后,由三维设计软件功能来实现从设计数据到设计模型的刷新,提升质量和效率。

当完成变电站三维模型建模并进行校审后,可通过三维剖切技术从三维设计模型中抽取二维图纸。所获得的二维图纸与三维设计模型动态关联,当发生设计变更时,只需要在三维设计模型中进行调整,所有二维施工图纸都会自动刷新,不需要在平、断面图上进行手动调整,即可避免手动绘制易出错的弊端,又可大幅度提高设计效率。

  • *
  • *
  • *
  • *
